Was ist ein Drehmomentwandler?

Der Hydrodynamische Drehmomentwandler (= Hydrodynamischer Drehzahlwandler) hat mit der Schaltgetriebe-Kupplung vergleichbare Aufgaben.
Der Drehmomentwandler ist ein Teil vom Automatikgetriebe und dient als Bindeglied zwischen Motor und Getriebe.
Er wandelt und überträgt das vom Motor kommende Drehmoment.
Mit dem Drehmomentwandler ist ein sanftes Anfahren möglich, zudem reduziert er Drehschwingungen des Motors.

Aufbau und Funktion



Der Hydrodynamische Drehmomentwandler hat dieselbe Aufgabe wie die Kupplung beim Schaltgetriebe er bewirkt im Wandlungsbereich Drehmomentverstärkung.
Er besteht aus folgenden Bauteilen:

  1. Pumpenrad
  2. Leitrad mit Freilauf
  3. Tubinenrad
  4. Gehäusedeckel
  5. Freilauf

Beim Anfahrvorgang dreht sich das, vom Schwungrad angetriebene, Pumpenrad mit Motordrehzahl.
Zu diesem Zeitpunkt stehen Leit- und Turbinenrad still.
Erst wenn das Öl vom Pumpenrad zum Turbinenrad fließt, wo es umgeleitet wird und seine Energie abgibt, setzt sich das Turbinenrad in Bewegung.
Sobald der Widerstand der Getriebewelle überwunden ist und das Drehmoment am Turbinenrad überwiegt, beginnt sich dieses zu drehen.
Das Öl aus dem Turbinenrad trifft auf das Leitrad und versucht, es entgegen der Drehrichtung des Pumpen- und Turbinenrades zu drehen.
Da der Freilauf dies verhindert entsteht an den Schaufeln des Turbinenrades ein Rückstau, was eine Drehmomenterhöhung zur Folge hat.
Bei zunehmender Drehzahl des Turbinenrades verringert sich der Drehzahlunterschied zwischen Pumpen- und Turbinenrad.
Dadurch trifft der Ölstrom nun in einem kleineren Winkel auf die Leitradschaufeln, der Rückstau verliert an Kraft und die Drehmomentverstärkung wird geringer.
Bei annähernd gleicher Drehzahl von Pumpen- und Turbinenrad löst sich der Freilauf, das Leitrad fängt an sich zu drehen und es findet keine Drehmomentverstärkung mehr statt.
Diesen Punkt nennt man Kupplungspunkt.

Entnommen aus WS-Wiki.de

Reparatur

Drehmomentwandler sind ein kostspieliges Ersatzteil welches wir bei uns im Betrieb verlegen, reparieren und auswuchten können.
Somit können wir eine günstige Reparaturlösung anbieten und Sie haben eine repariertes Fahrzeug.
Hier einige Eindrücke:

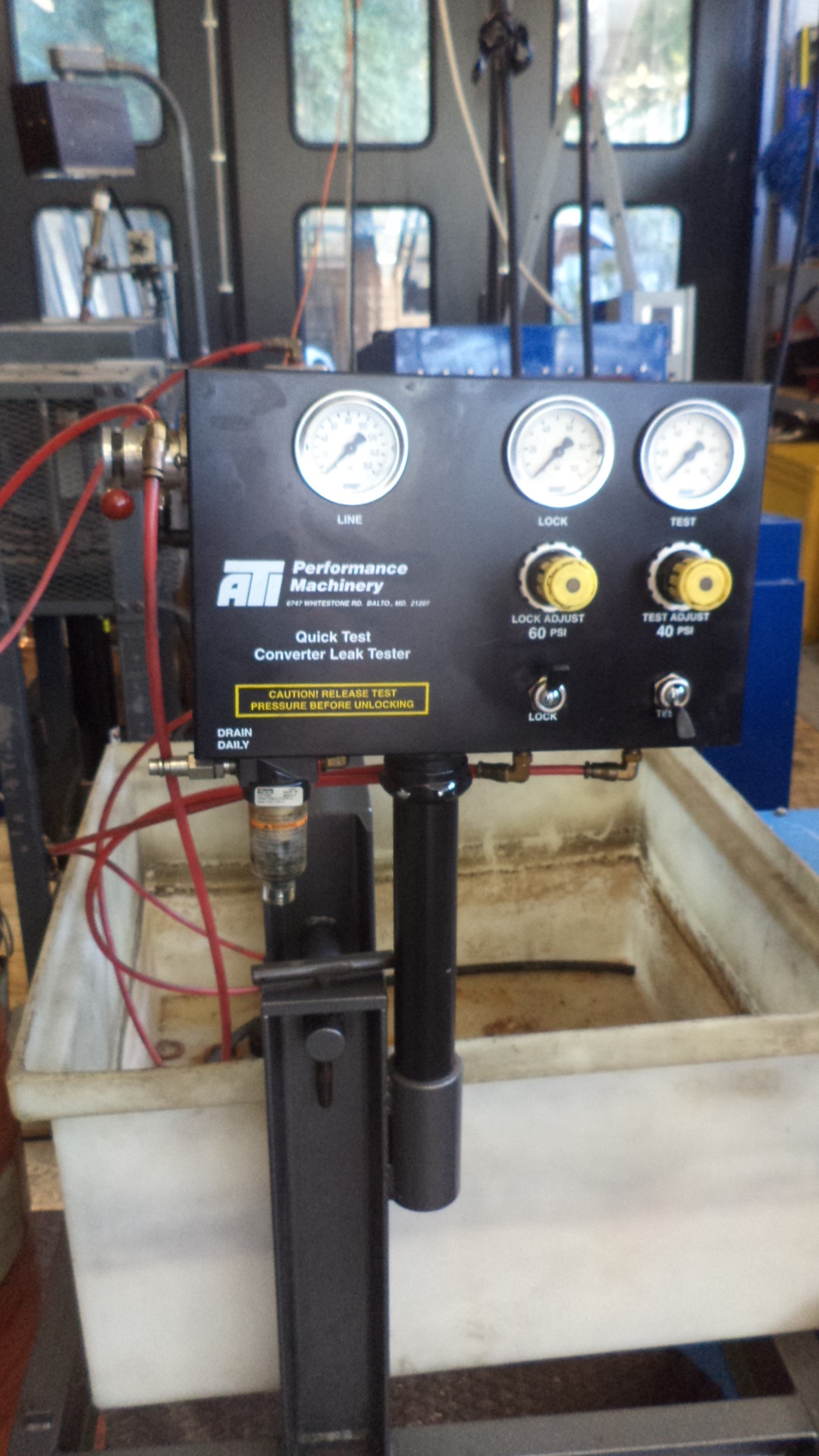

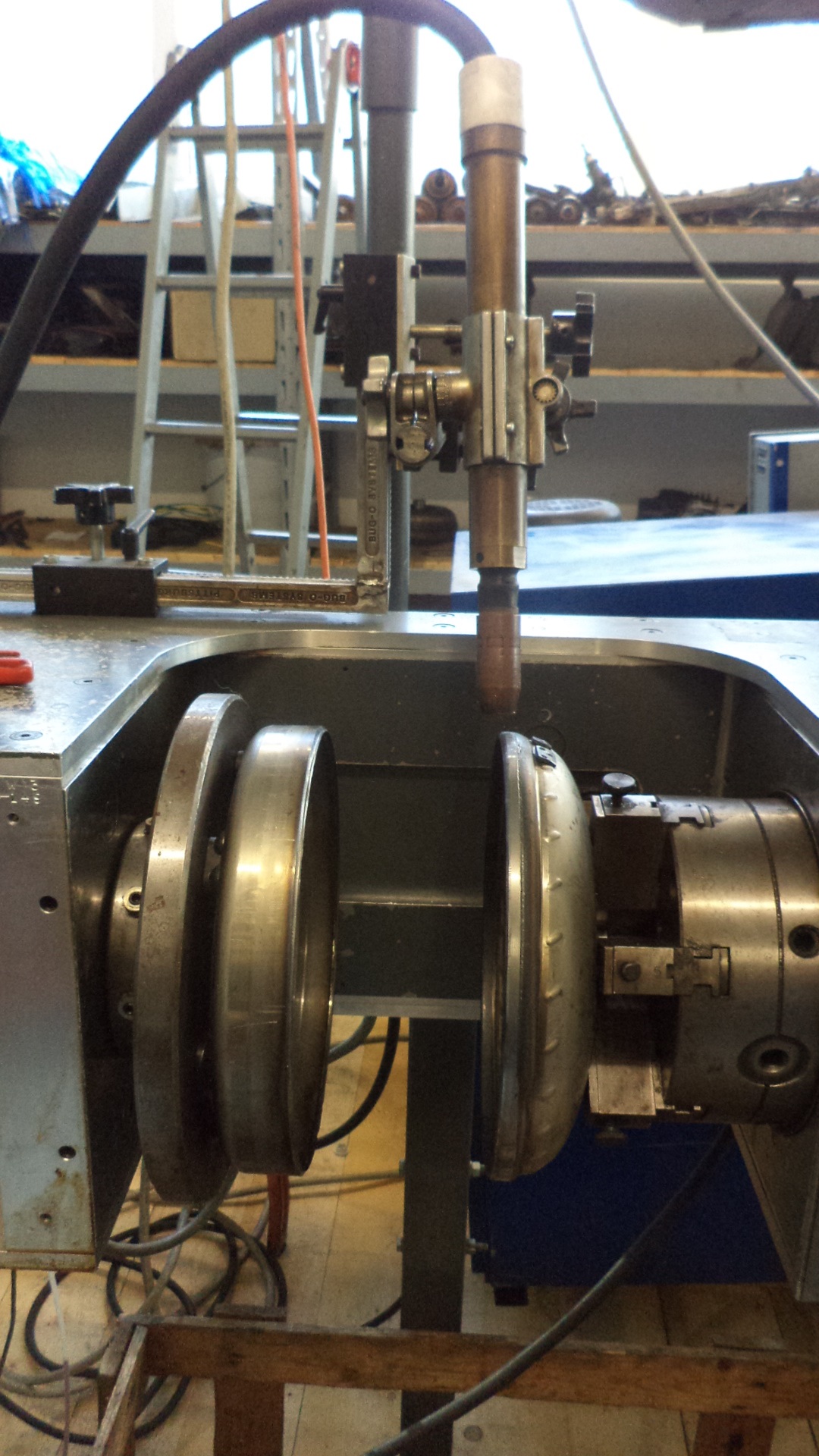

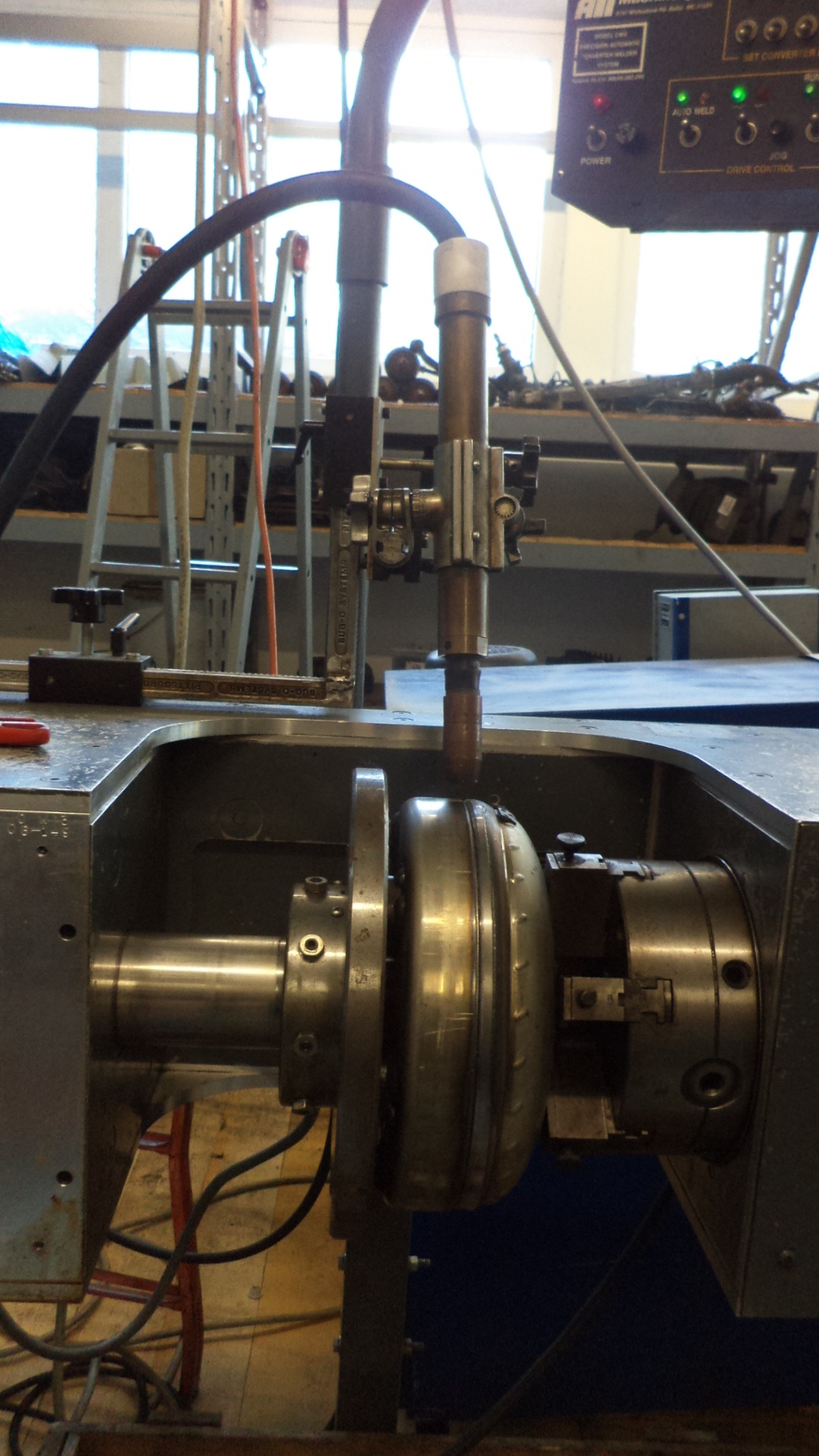

Wandler verschweißen:                                                                                                Prüfgerät für die Dichtheit

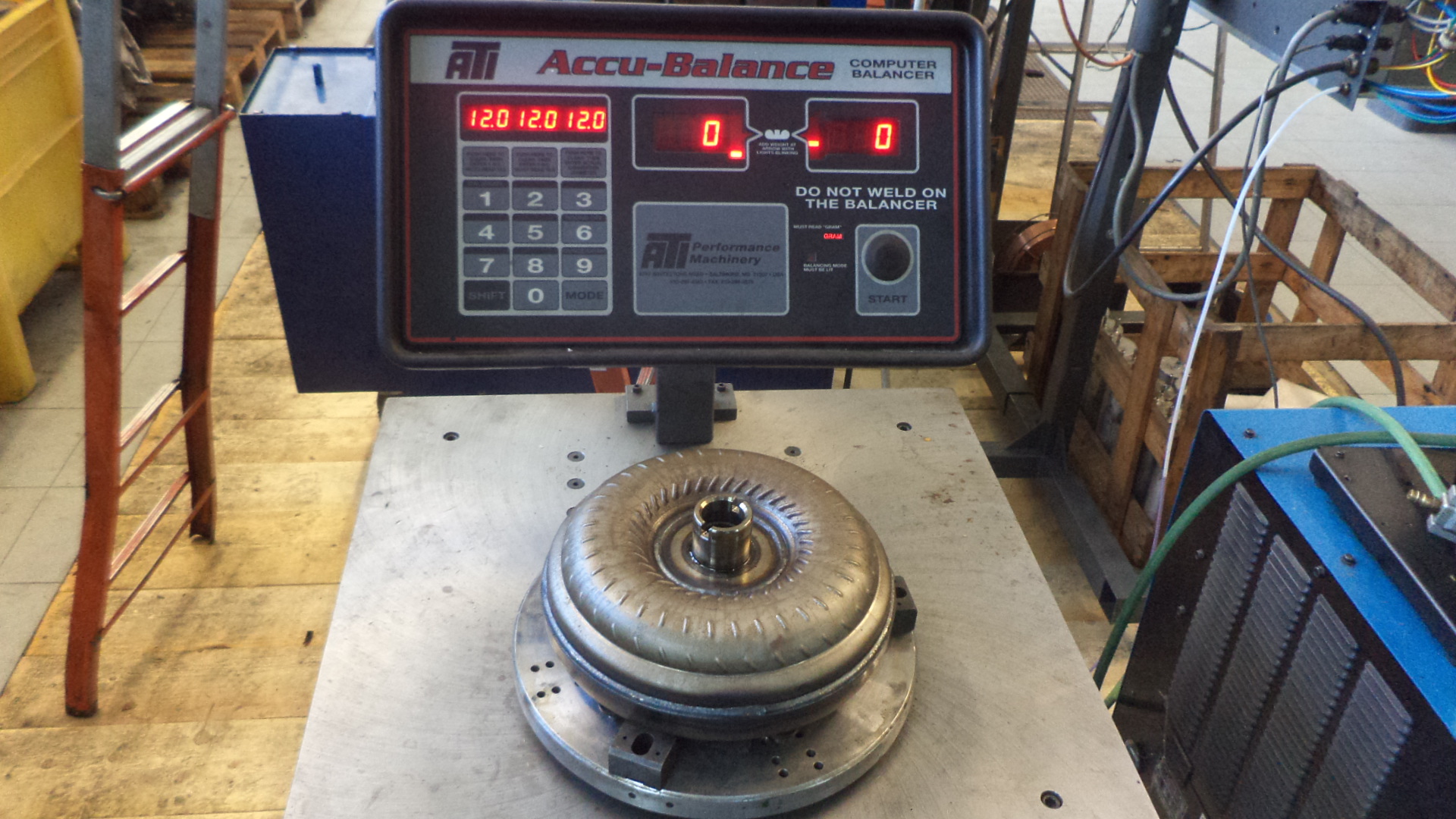

Wandler Auswuchten

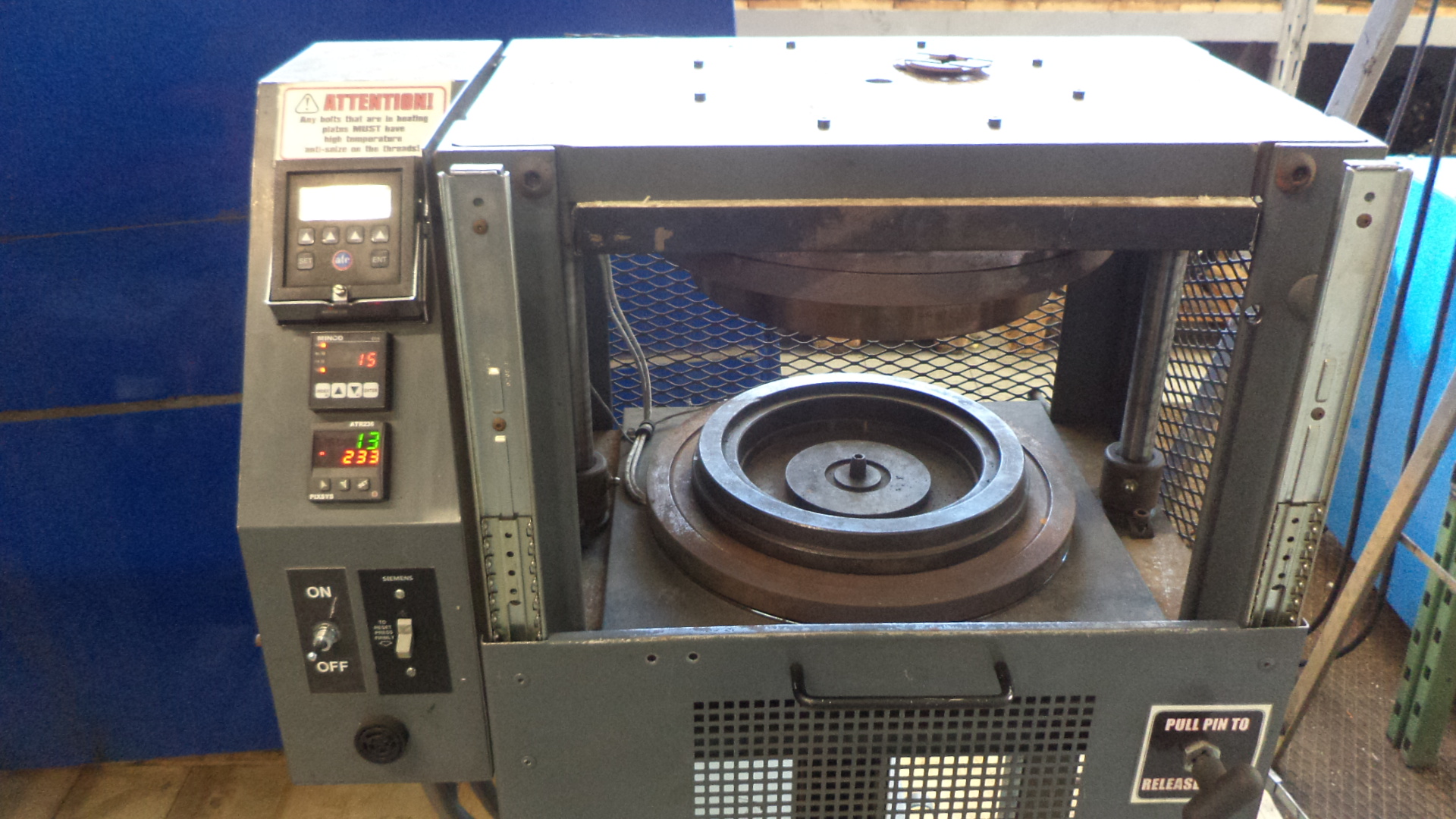

Überbrückungskuppung einkleben mit Klebepresse.
